Датчики
В панели можно посмотреть события датчиков в режиме реального времени, считать или записать настройки датчиков в контроллер, а также настроить время опроса датчика. Панель имеет следующий вид:
1 – События кнопок контроллера. Выводит список событий, возникающих при нажатии, отжатии или удержании кнопок/выключателей, подключенных к контроллеру.
2 – События датчиков контроллера. Выводит список событий/показаний датчиков, события для которых рассылаются всем контроллерам в конфигурации. Т.е. список событий будет показан только для тех датчиков, для которых установлена отметка в чекбоксе События.
3 – Датчики BLE. Позволяет выполнить поиск и привязку датчиков BLE.
4 – Настройка датчиков. Позволяет настроить подключенные к контроллеру датчики.
Настройка датчиков
Настройка рассылки событий
Существует 2 варианта рассылки событий датчиков контроллером.

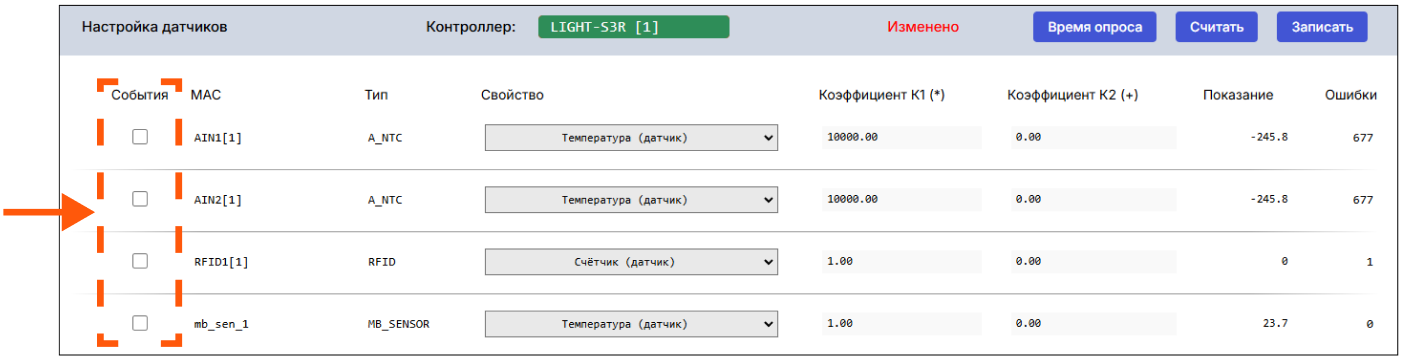

Для настройки варианта рассылки установите или снимите отметки в чекбоксе События и нажмите кнопку Записать:
| Отметка установлена | Отметка не установлена |
|---|---|
| События датчика рассылаются на все контроллеры. Это необходимо для настройки логики работы устройств в случае, если датчик и устройства подключены к разным контроллерам, входящим в одну конфигурацию | События датчика не рассылаются на другие контроллеры. По событию датчика можно настроить логику только тех устройств, которые подключены к этому же контроллеру |
Настройка времени опроса датчиков

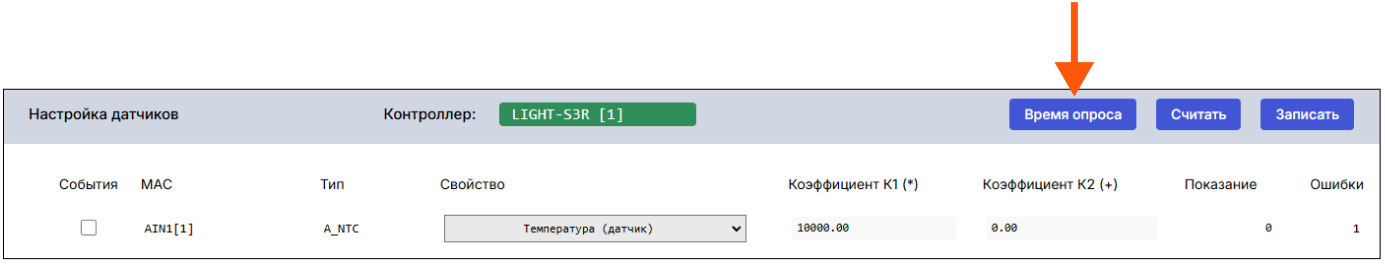

- В блоке Настройка датчиков нажмите на кнопку Время опроса;

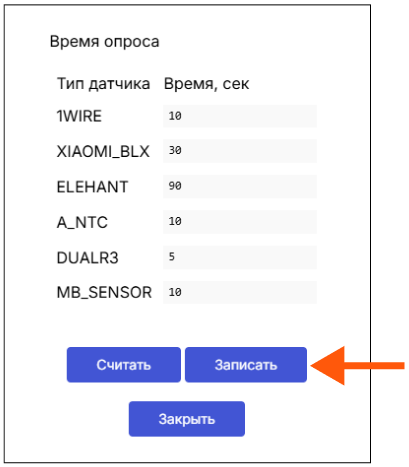

- В появившемся окне задайте время опроса (в секундах) для определенных типов датчиков и нажмите кнопку Записать;

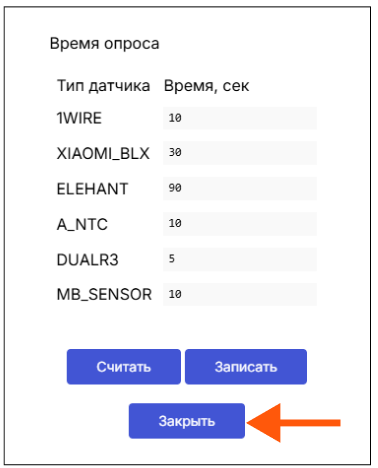

- Нажмите кнопку Закрыть.

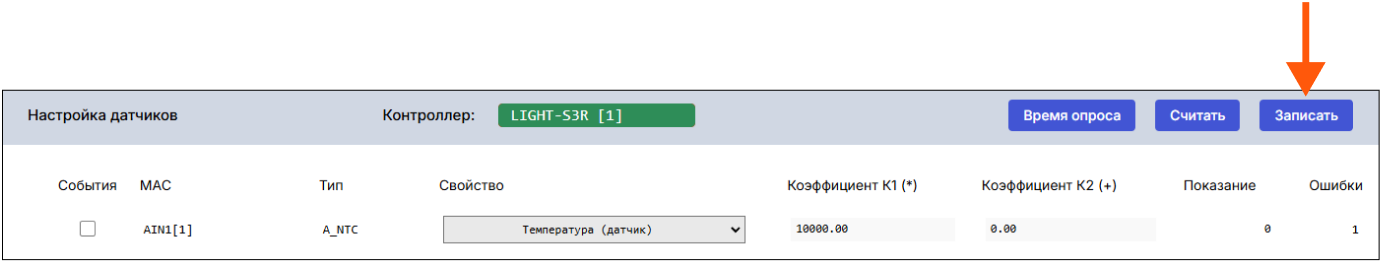

- Нажмите кнопку Записать в шапке блока.
Быстрая проверка выключателя или кнопки
- Подключите выключатель или кнопку к контроллеру в соответствии с его схемой.
- Перейдите во вкладку Датчики.

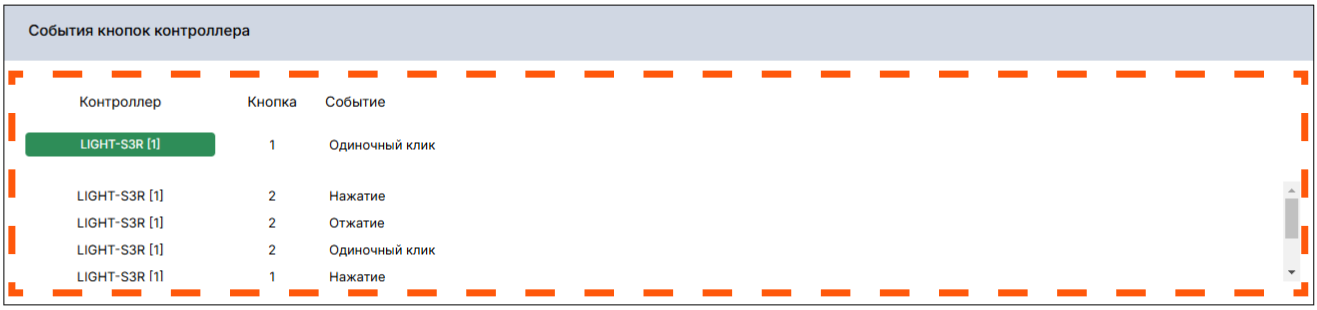

- Нажмите выключатель или кнопку. В блоке События кнопок контроллера будет выведен список событий и выходов контроллера, на которых события происходили.
