Интерфейс приложения
Внешний вид приложения

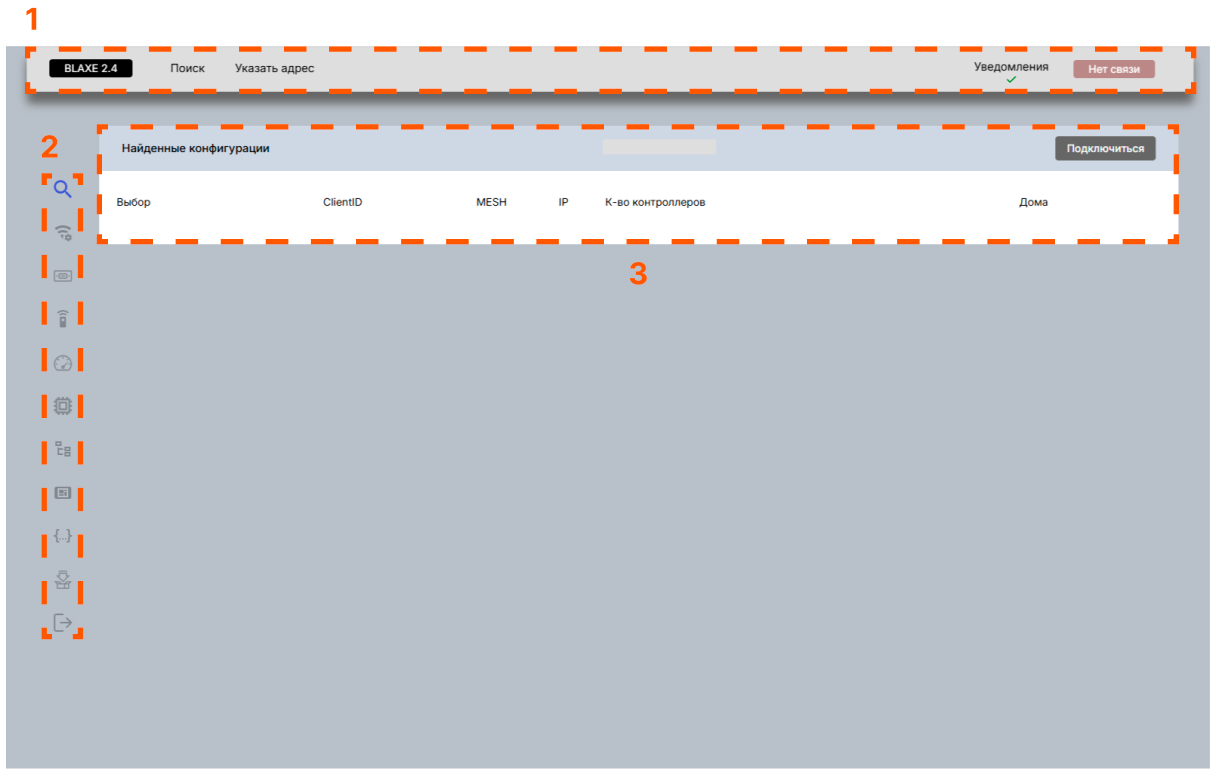

Стартовая страница приложения выглядит следующим образом:
1 – Верхнее меню. Элементы меню отвечают за обмен данными между контроллером и Конфигуратором. Внешний вид верхнего меню зависит от открытой вкладки Конфигуратора.
2 – Боковое меню. Позволяет переключаться между вкладками для настройки конфигурации.
3 – Найденные конфигурации. Блок, в котором выводится список конфигураций после выполнения поиска.
Боковое меню
Боковое меню позволяет переключаться между вкладками для настройки конфигурации.
| Отображение | Название | Назначение элемента |
|---|---|---|
 | Поиск конфигураций | Стартовый экран при запуске приложения. Служит для поиска конфигураций и подключения к ним |
 | Настройки сети | Позволяет менять сетевые настройки конфигурации. Является стартовым экраном приложения после выполнения подключения к конфигурации. |
 | RS-485 | Настройка устройств, подключенных по каналу RS-485 |
 | Настройка каналов | Только для BLX MODULE |
 | Датчики | Настройка датчиков |
 | Таблица выходов | Отображение таблицы выходов |
 | Устройства | Добавление и удаление устройств, настройка логики их взаимодействия |
 | Сенсорные панели | Настройка сенсорных панелей |
 | Настройка экспорта в JSON | Создание и экспорт файлов в формате JSON для Zabbix |
 | Обновление прошивки | Обновление прошивки одного контроллера или нескольких |
 | Выход | Отключение от контроллера |
