Принцип работы системы

Основные компоненты системы:​

  • Датчики — собирают информацию об окружающей среде
  • Контроллер — обрабатывает данные и принимает решения
  • Актуаторы — выполняют команды (включение выходов, реле и пр.)
  • Управление — обеспечивают взаимодействие с пользователем (веб-приложение, сенсорные панели)

Контроллер​

Контроллер умного дома представляет собой "узел", который обрабатывает информацию от датчиков и управляет устройствами на основе заданных правил.
Работа основана на событийно-ориентированной модели, где каждое событие инициирует определенные действия.

Конфигурация системы​

Конфигурация – это совокупность настроек, включающая в себя: название объекта (дома, комнаты и т.д.), системные настройки контроллеров, их группировка, связь между ними, настройки устройств и логику их работы.
Конфигурация записывается в энергонезависимую память контроллера

Устройства​

Устройство - умное устройство, реальное или виртуальное, созданное пользователем (например, устройство с типом Лампа).

Устройства различаются по типам и отображаются с соответствующей иконкой в Управлении.

Здесь представлены доступные типы устройств.

к сведению

В системе BLAXE все устройства виртуальные, т.е. на контроллере вы можете создавать любые типы устройств с любыми типами свойств.

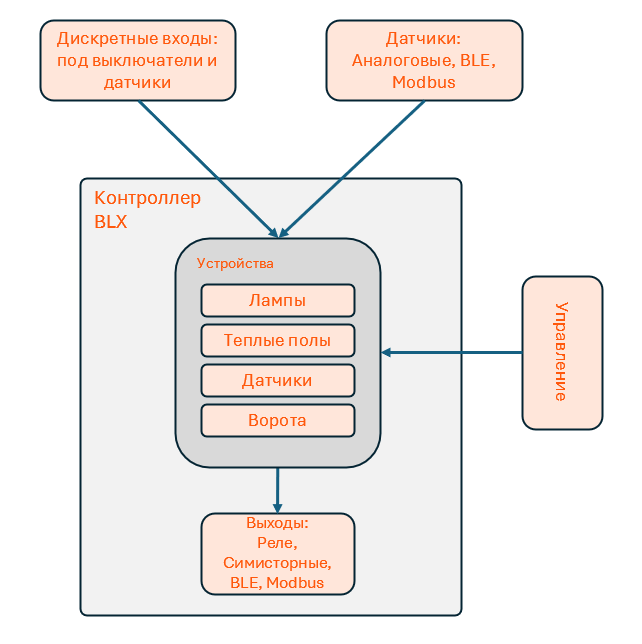

Фото устройства

Свойства​

У каждого устройства есть свойства, которые описывают его возможности.
Например, устройство LED-лента имеет два свойства с типом: питание и яркость.

Свойства различаются по типам и хранят свое значение в памяти контроллера.
Например: питание = 1 и яркость = 100%.

Система не ограничивает в выборе возможностей для устройств, поэтому можно создавать устройства с нестандартной связкой, например, у телевизора может быть свойство температура.

Здесь представлены доступные типы свойств.

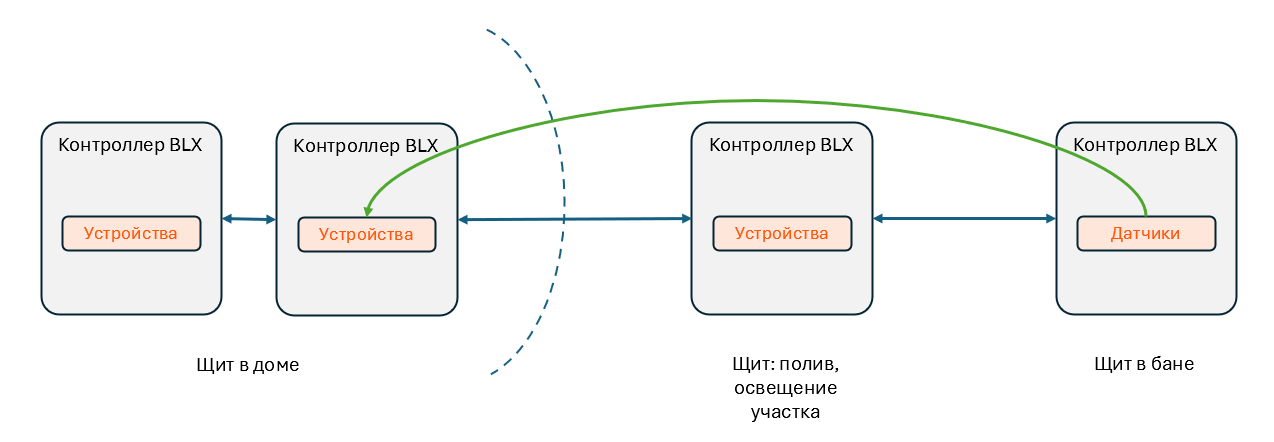

Устройства и MESH-сеть​

При объединении всех контроллеров в одну MESH-сеть, они начинают работать как «единый контроллер»:

  • Любому создаваемому устройству на одном контроллере, доступны все входы и датчики, подключенные к любому другому контроллеру Mesh-сети
  • В системе организован контроль и оповещение об ошибках при недоступности датчиков или контроллер в сети
  • Позволяет строить очень гибкую систему автоматизации

Mesh
