RS-485

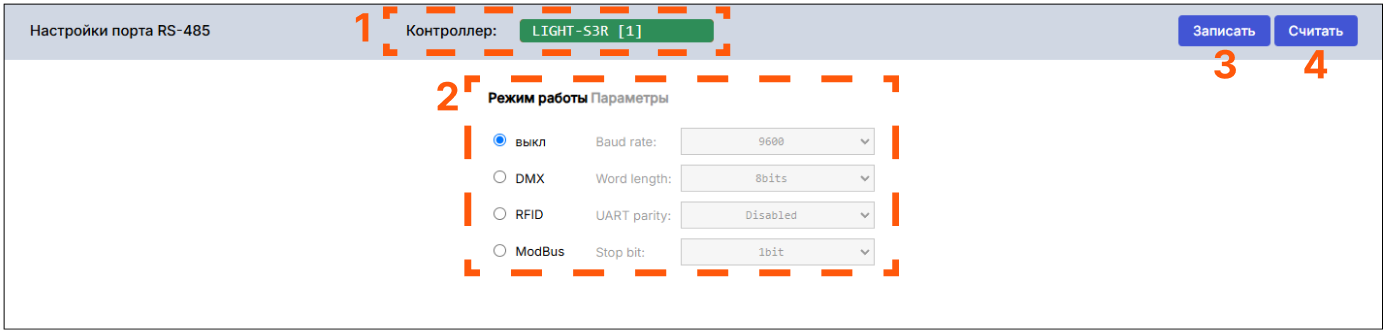

В данной вкладке настраивается работа порта RS-485. Вкладка выглядит следующим образом:

1 – Меню выбора контроллера. Позволяет выбрать контроллер, у которого будет настраиваться порт RS-485.

2 – Настройки порта. Позволяет настроить работу порта RS-485.

3 – Записать. Кнопка записи настроек порта RS-485 в контроллер.

4 – Считать. Кнопка считывания настроек контроллера.

Параметры порта RS-485

Параметр	Описание	Возможные значения
Baud rate	Скорость передачи в бодах	9600, 14400, 19200, 38400, 57600, 115200
Word length	Количество битов в одном слове	5-8 бит
UART parity	Бит чётности в протоколе UART	Disabled – отключен Even parity – Бит чётности выставлен так, чтобы суммарное количество единиц было чётным числом Odd parity – Бит чётности выставлен так, чтобы суммарное количество единиц было нечётным числом
Stop bit	Стоп-бит, обозначающий конец пакета данных или байта	1, 1.5, 2 бита

Режимы работы порта RS-485

DMX

Позволяет установить количество DMX-каналов.

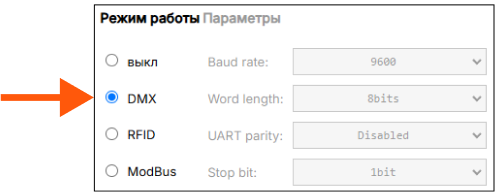

• Установите переключатель в режим DMX:

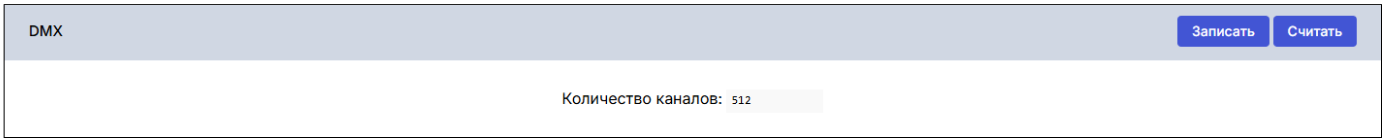

• Введите необходимое значение в поле, после чего нажмите кнопку Записать.

RFID

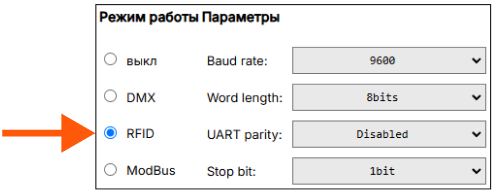

Позволяет добавлять и удалять ключи доступа RFID. Для работы с режимом установите переключатель в режим RFID:

Добавление ключа RFID

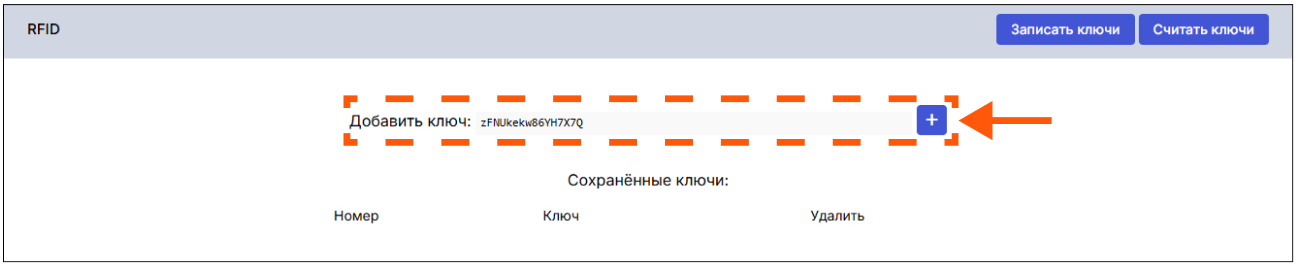

• Введите ключ доступа, сгенерированный системой BLAXE HOTEL, нажмите кнопку +.

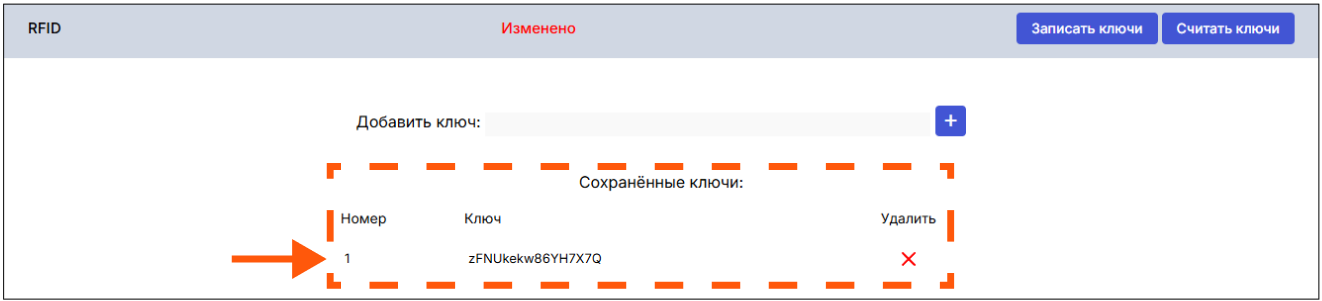

Ключ появится в списке Сохраненные ключи.

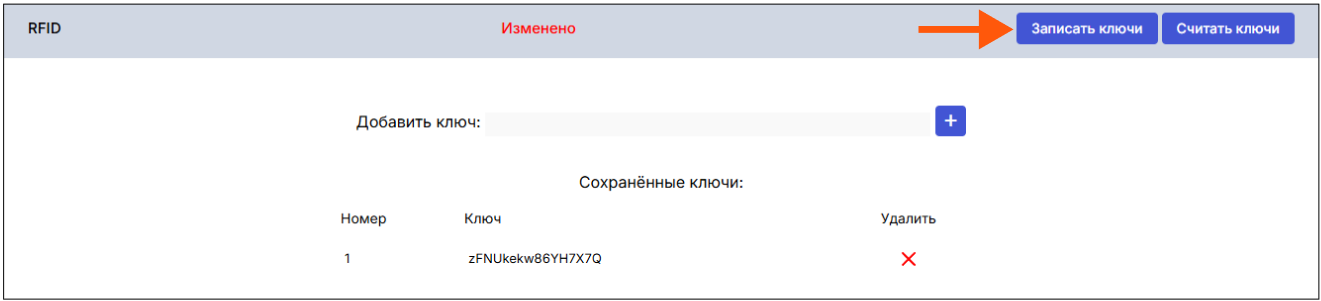

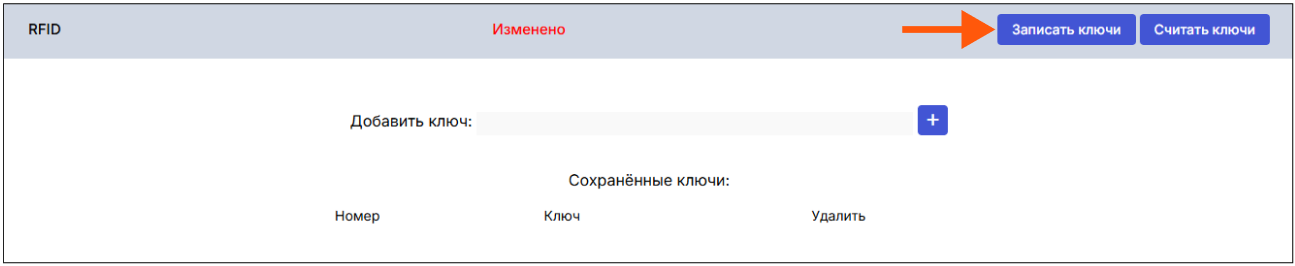

• Нажмите кнопку Записать ключи.

Удаление ключа RFID

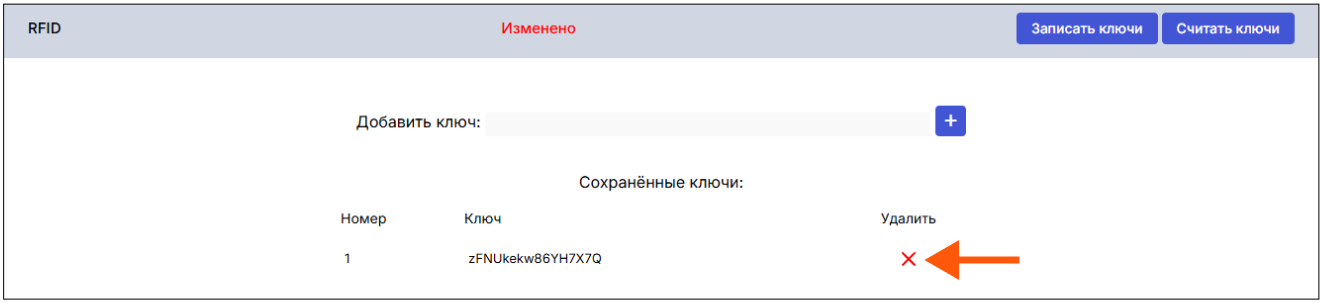

• Нажмите на кнопку удаления рядом с ключом доступа в списке Сохраненные ключи:

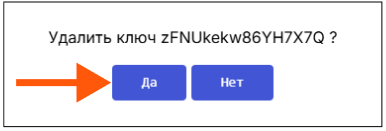

• Во всплывающем окне подтвердите удаление:

• Нажмите кнопку Записать ключи.

ModBus

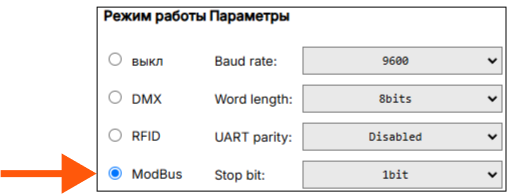

Позволяет добавлять и удалять устройства ModBus. Для работы с режимом установите переключатель в режим ModBus:

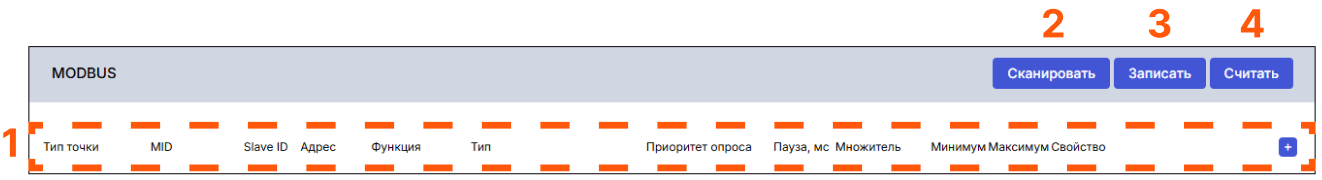

Блок работы с устройствами ModBus имеет следующий вид:

1 – Список устройств ModBus.

2 – Сканировать. Выполнить поиск подключенных устройств.

3 – Записать. Записать в контроллер настройки подключенных устройств ModBus.

4 – Считать. Получить от контроллера записанные ранее настройки подключенных устройств ModBus.

Добавление устройства ModBus

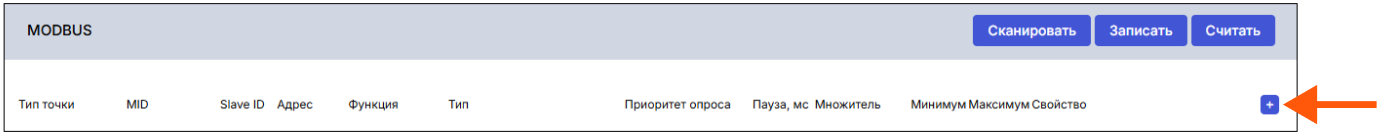

• Нажмите кнопку +.

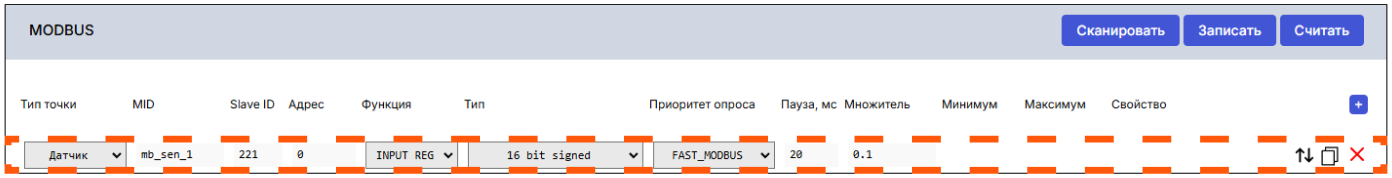

• Введите параметры устройства, предоставленные производителем.

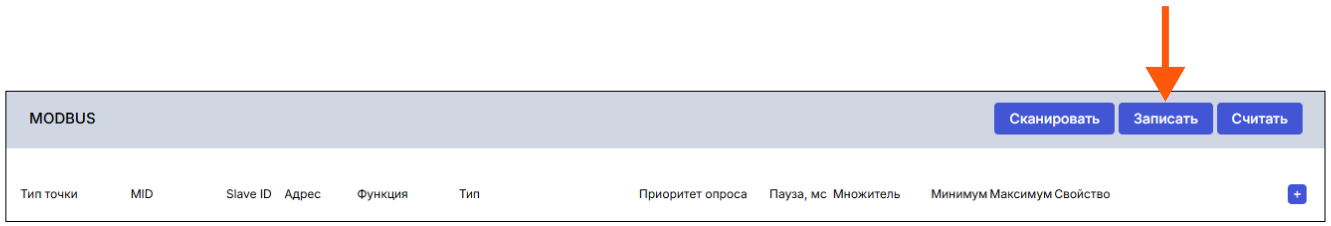

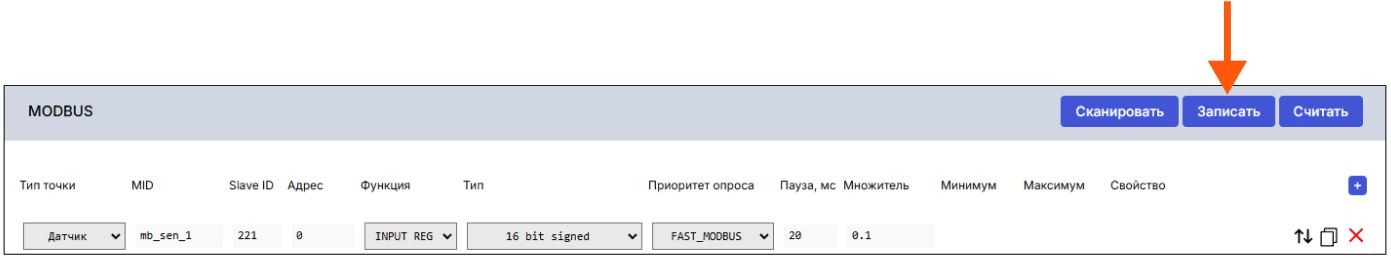

• Нажмите кнопку Записать.

Удаление устройства ModBus

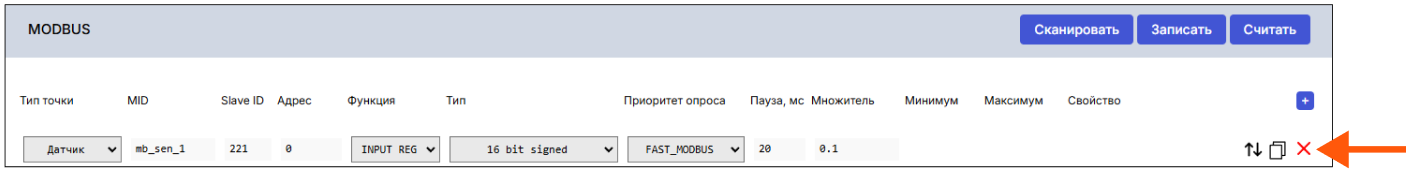

• Нажмите кнопку удаления в строке устройства.

• Нажмите кнопку Записать.
