Таблица выходов

В данной вкладке отображаются все выходы контроллера, их свойства и состояние.

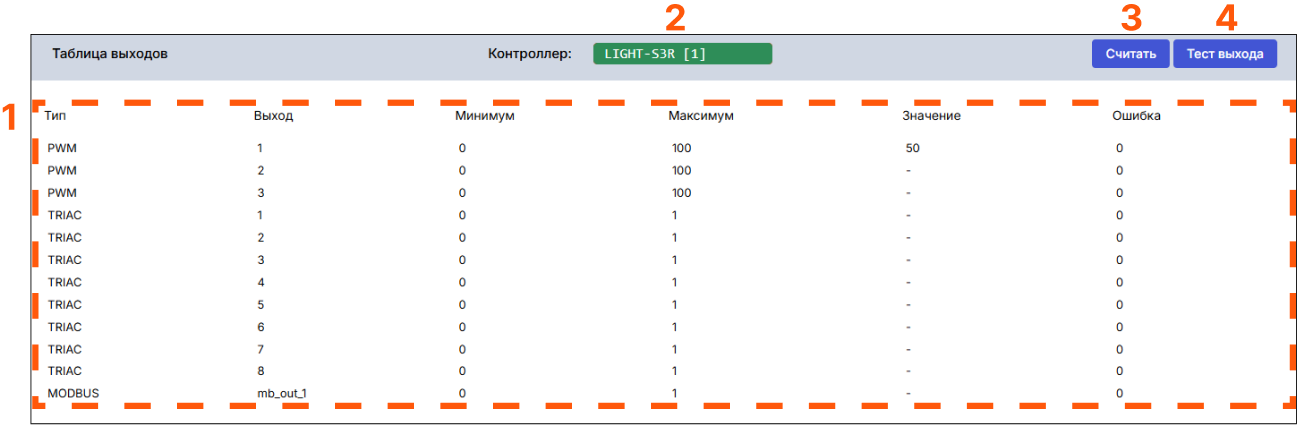

1 – Список выходов контроллера.

2 – Контроллер, для которого отображены выходы.

3 – Считать. Считать с контроллера состояния выходов.

4 – Тест выхода. Отправить значение на выход напрямую.

Тест выхода​

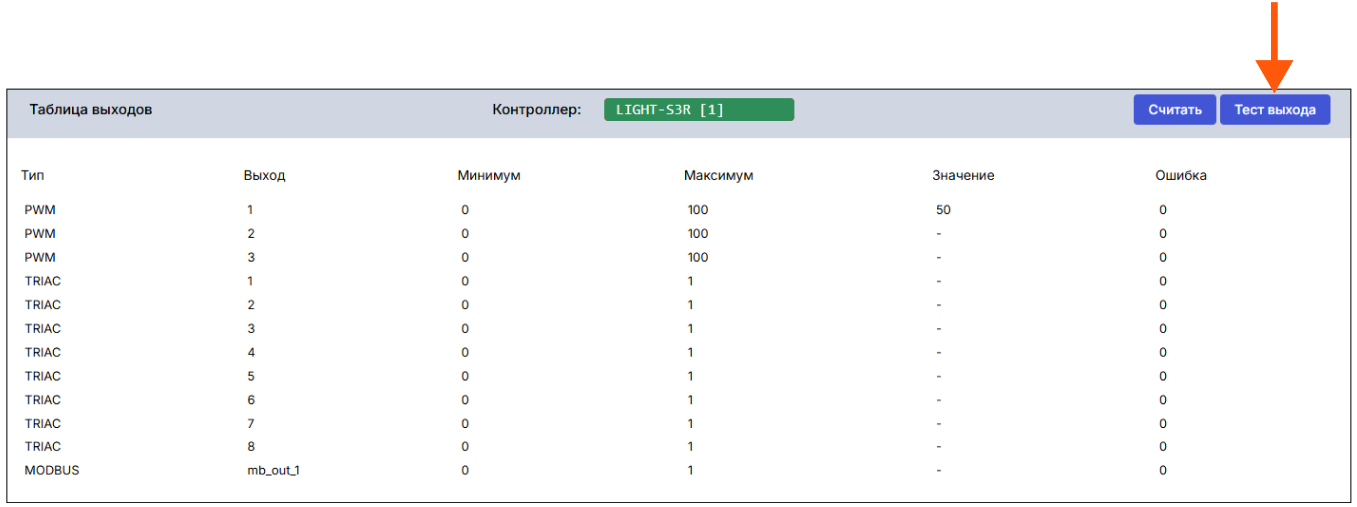

  • Для отправки значения на выход напрямую нажмите кнопку Тест выхода.

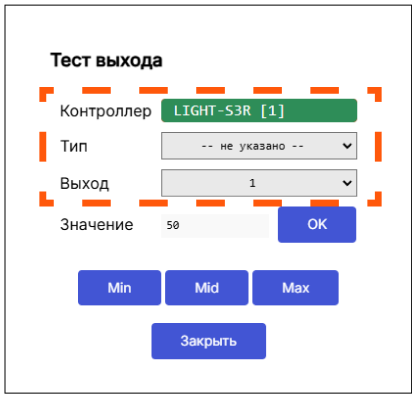

  • Выберите Контроллер, Тип и Номер выхода.

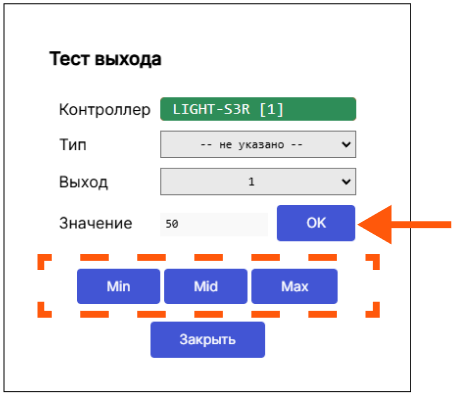

  • Введите значение и нажмите ОК, либо выберите одно из имеющихся значений, нажав на одну из кнопок: Min (минимальное), Mid (среднее) или Max (максимальное).

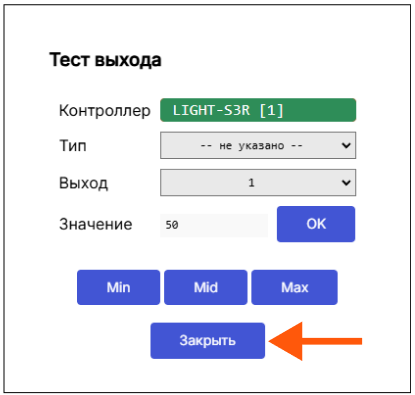

  • Нажмите кнопку Закрыть.


Быстрая проверка выхода и подключенного к нему устройства​

  • Подключите устройство к контроллеру в соответствии с его схемой .

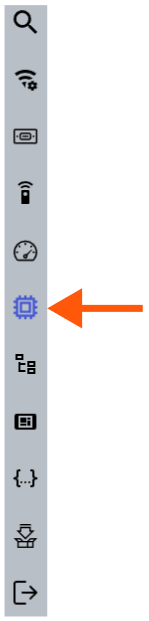

  • Перейдите во вкладку Таблица выходов.


  • Выберите, к какому контроллеру хотите подключиться.
  • Выполните Тест выхода.
