BLX MODULE
Особенности
- Малый размер устройства;
- Широкий диапазон питания: 9-24 В;
- Максимально возможное количество входов, выходов и интерфейсов;
- Универсальные входы;
- Управление кондиционерами AUX, TCL, Hisense. Управление адресными светодиодными лентами WS281x, до 4 каналов. Работа с датчиками 1-Wire, до 4 каналов;
- Подключение датчиков типа «сухой контакт» до 6 шт. (выключатели, кнопки, датчики);
- Контроллеры могут объединяться в MESH-сеть, что позволяет им работать как единое распределенное устройство.
Технические характеристики
| Параметр | Значение |
|---|---|
| Габаритные размеры | 22 x 53 x 10 мм |
| Питание | от 9 до 24 В постоянного тока, защита от переполюсовки |
| Коммуникации | Wi-Fi 802.11b/g/n, BLE 5.0 |
| Интерфейс | RS-485 |
| Универсальные входы | 6 шт |
| Установленное ПО | BLXMESH |
| Управление | Веб-интерфейс, BLAXE CLOUD, BLAXE HOTEL, Дом с Алисой от Яндекса |
| Гарантийный срок | 1 год |

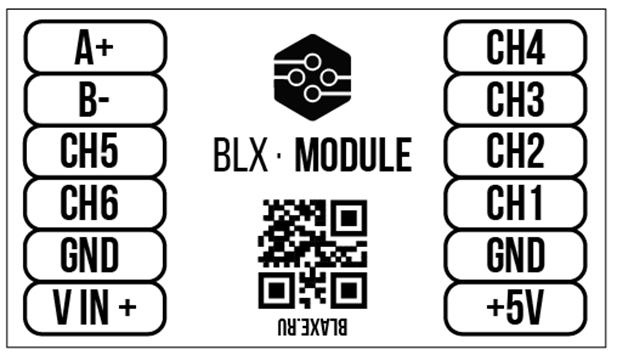

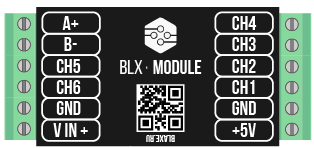

Схема внешнего вида и описание клемм
| Обозначение на плате | Назначение |
|---|---|
| VIN | Подключение внешнего питания, «+» |
| GND | Общий, «-» |
| A, B | RS-485 интерфейс, без согласующего резистора |
| CH1-CH6 | Универсальные входы |
| +5V | Питание внешних датчиков 1WIRE |

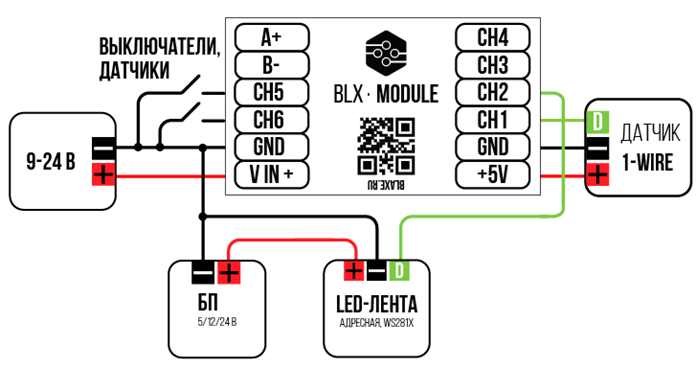

Подключение питания, выключателей, датчиков, LED-ленты
Приведены примеры возможных схем подключения. Реальная схема подключения зависит от Вашего оборудования.

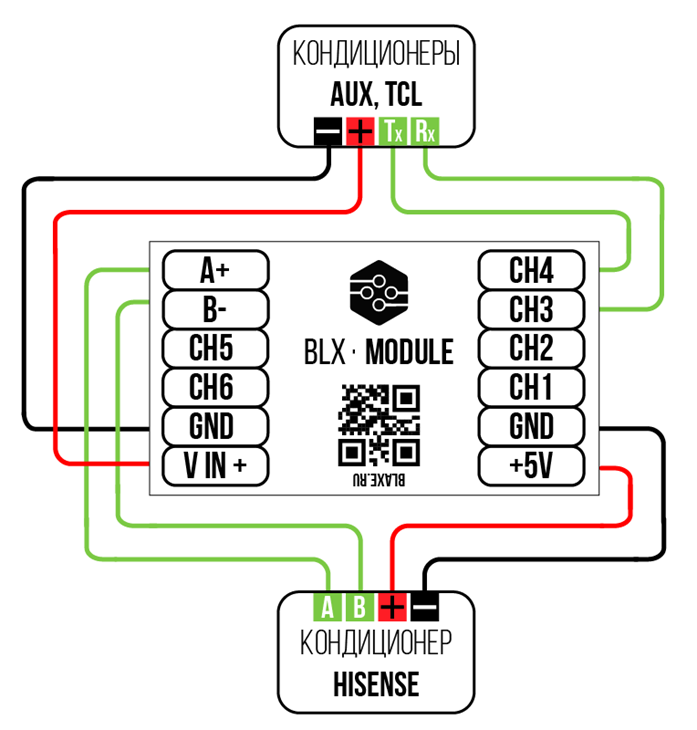

Подключение кондиционеров
Приведены примеры возможных схем подключения. Реальная схема подключения зависит от Вашего оборудования.
